Eine gebrochene oder lose Heckklappe beeinträchtigt Fangkorbfüllung und Sicherheit. Besonders die Schenkelfedern erfordern beim Einbau genaue Beachtung – sonst schließt die Klappe nach dem Tausch nicht richtig.
Bei diesem Fehlerbild oft relevant
typische Verschleißteile passend zu Fehlerbild und Gerät
relevante Dichtungen, Befestigungen oder Nebenbauteile
optional komplette Baugruppe, wenn eine Einzelreparatur wirtschaftlich nicht mehr sinnvoll ist
Für die schnelle Zuordnung
Hersteller, Modell und wenn möglich Typenschilddaten
Foto vom betroffenen Bauteil oder dem Defekt
kurze Beschreibung, was bereits geprüft wurde
Für die richtige Heckklappe sind Modellbezeichnung und Seriennummer entscheidend. Bei Unsicherheit hilft ein Foto von alter Klappe und Federaufnahme für die exakte Zuordnung.

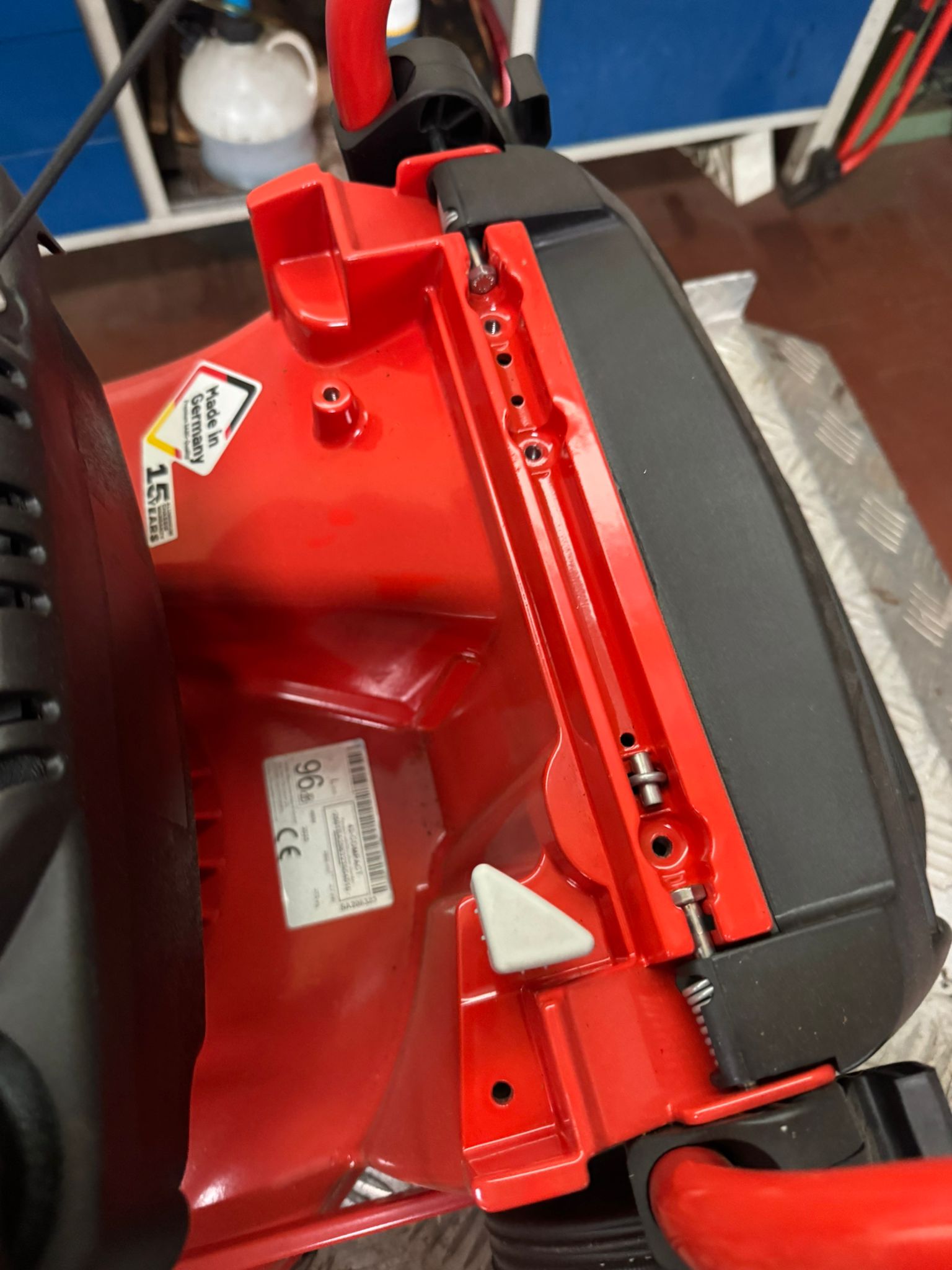

Wenn die Heckklappe an den Laschen oder im Scharnierbereich bricht, ist das in der Praxis der häufigste Defekt. Die Klappe schließt dann nicht mehr sauber, hat Spiel oder steht schief. Dadurch leidet die Fangkorbfüllung und Schnittgut wird seitlich ausgeworfen.
Die Schenkelfedern sorgen dafür, dass die Heckklappe nach dem Öffnen selbstständig zurückschlägt und satt schließt. Wer sie beim Einbau falsch positioniert, hat nach dem Zusammenbau eine Klappe ohne Spannung – oder eine, die klemmt.

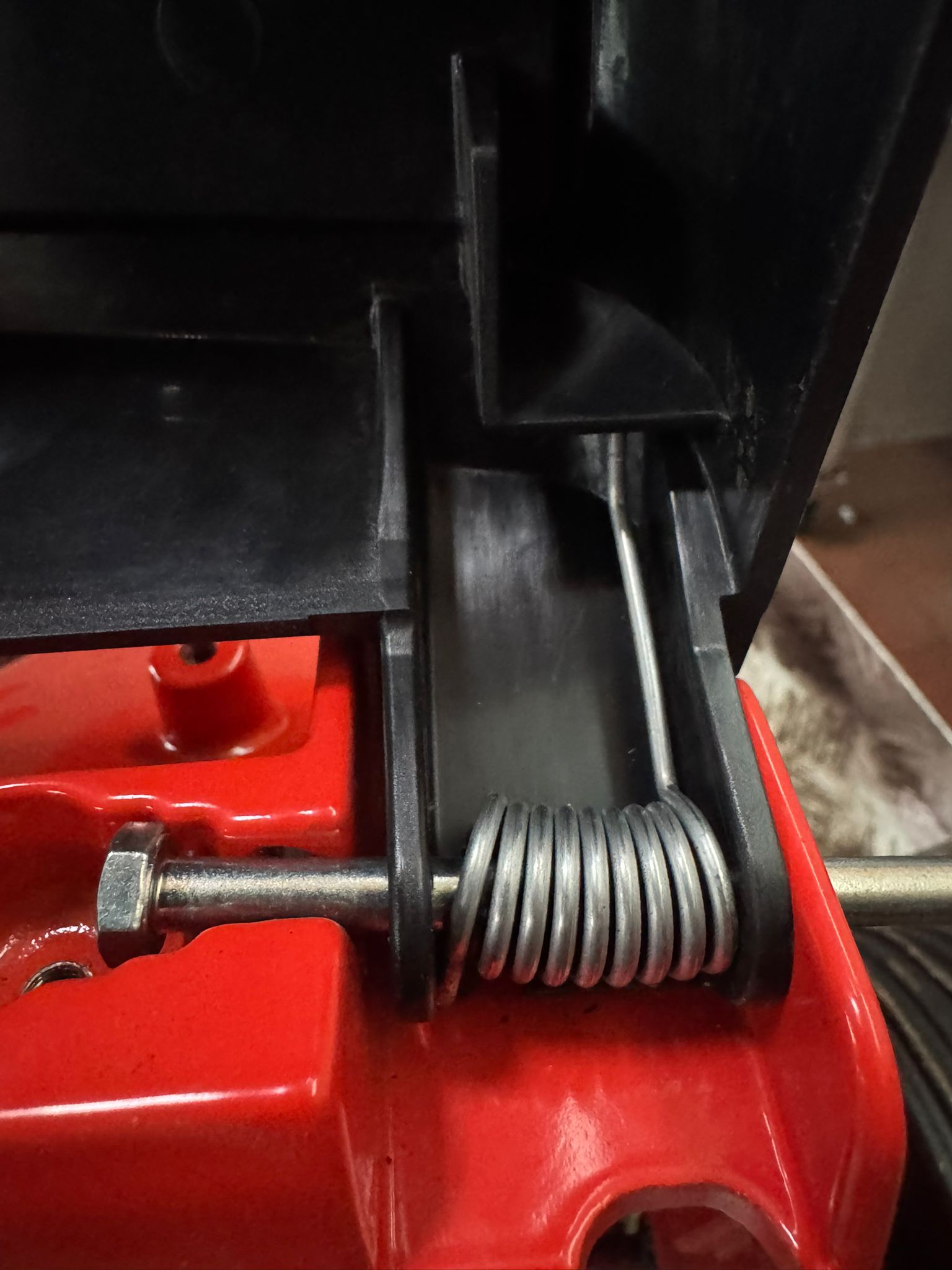

Vor der Demontage: Lage beider Federarme fotografieren oder genau einprägen. Die Arme müssen beim Einbau exakt in dieselben Aufnahmen greifen.

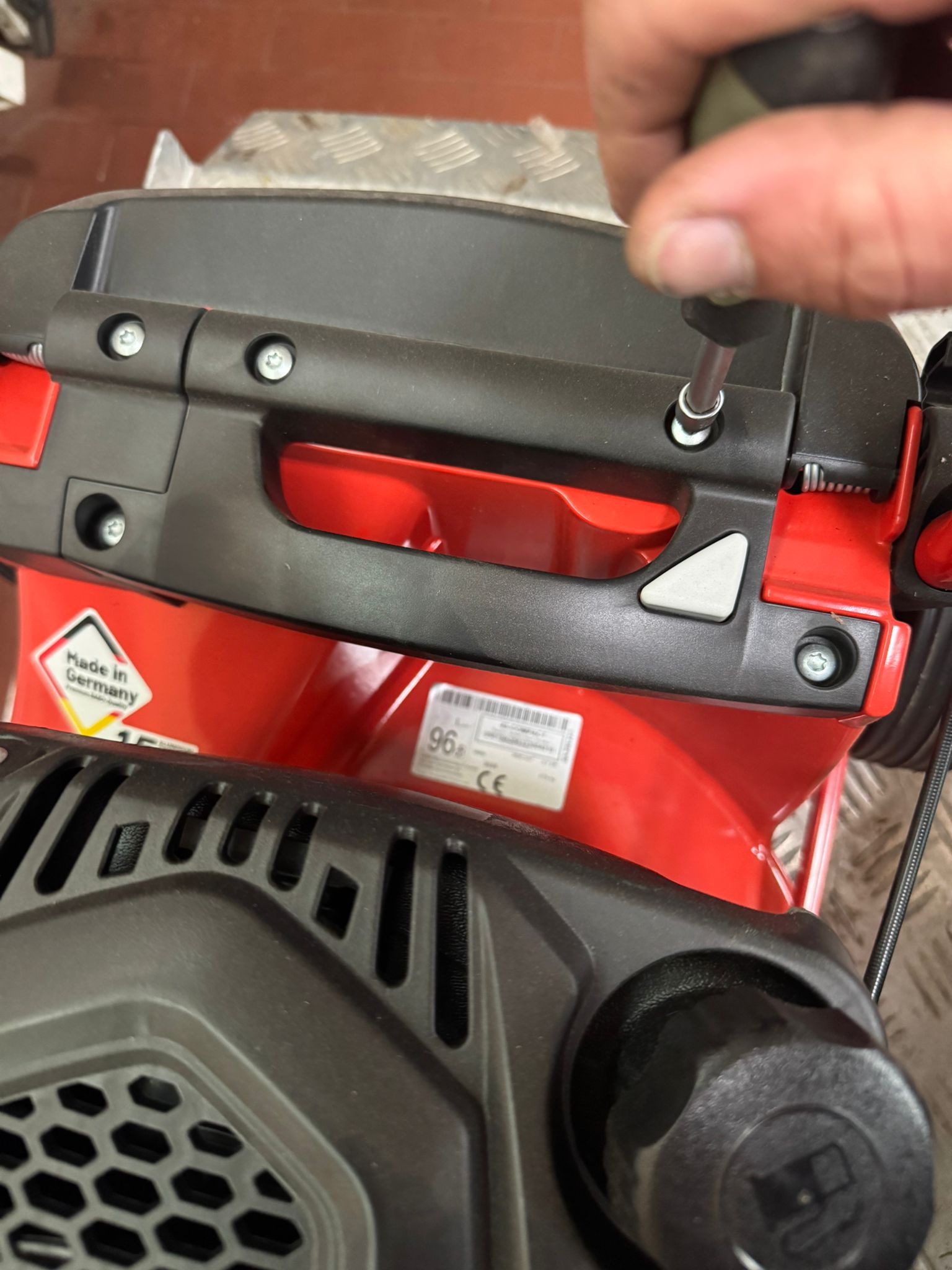

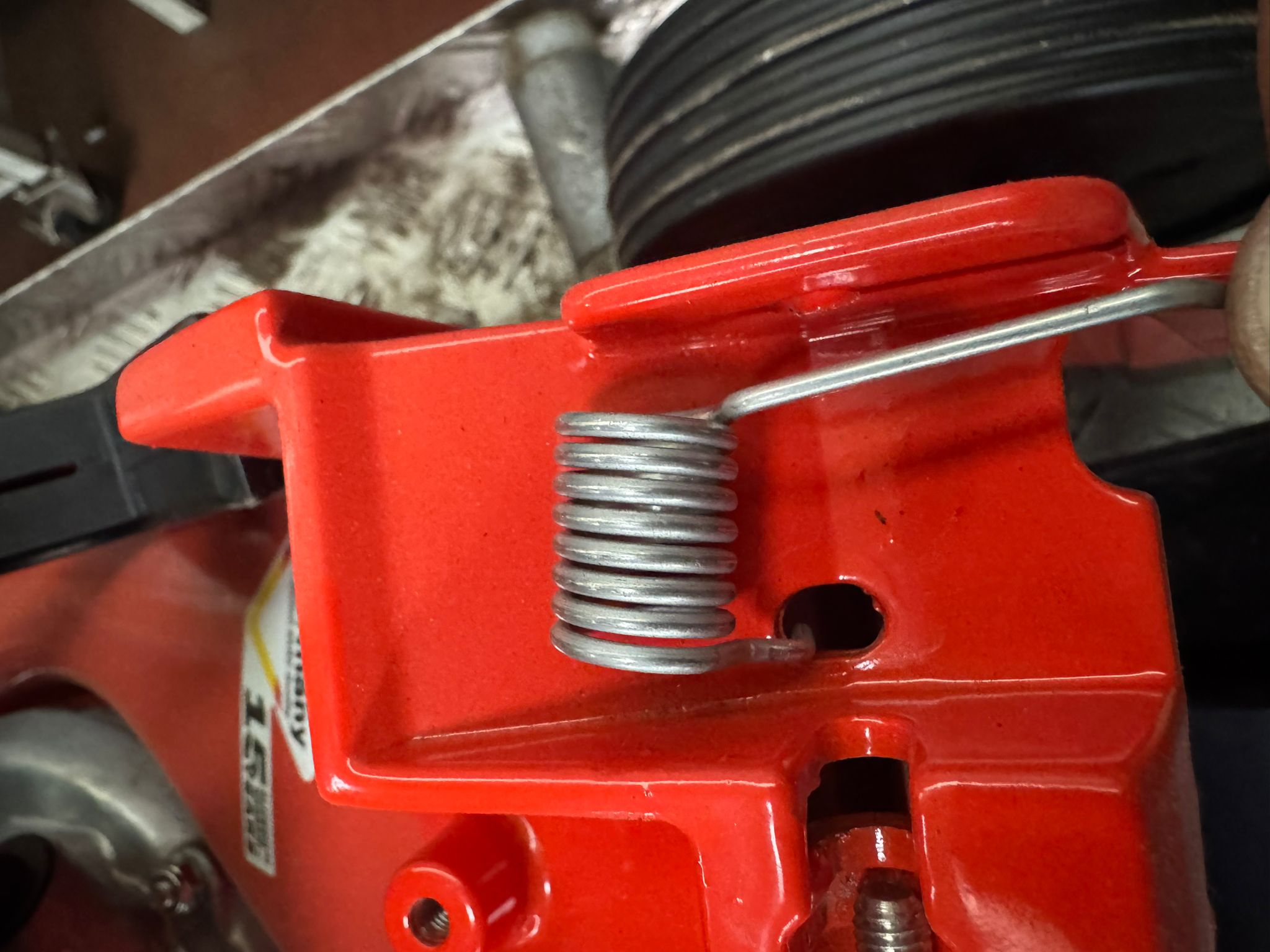

Beim Einbau der neuen Klappe: Schenkelfeder auf den Bolzen setzen, Federarm mit Spitzzange gezielt in die Aufnahme führen. Erst wenn beide Seiten korrekt sitzen, den Durchgangsbolzen vollständig durchstecken und sichern.

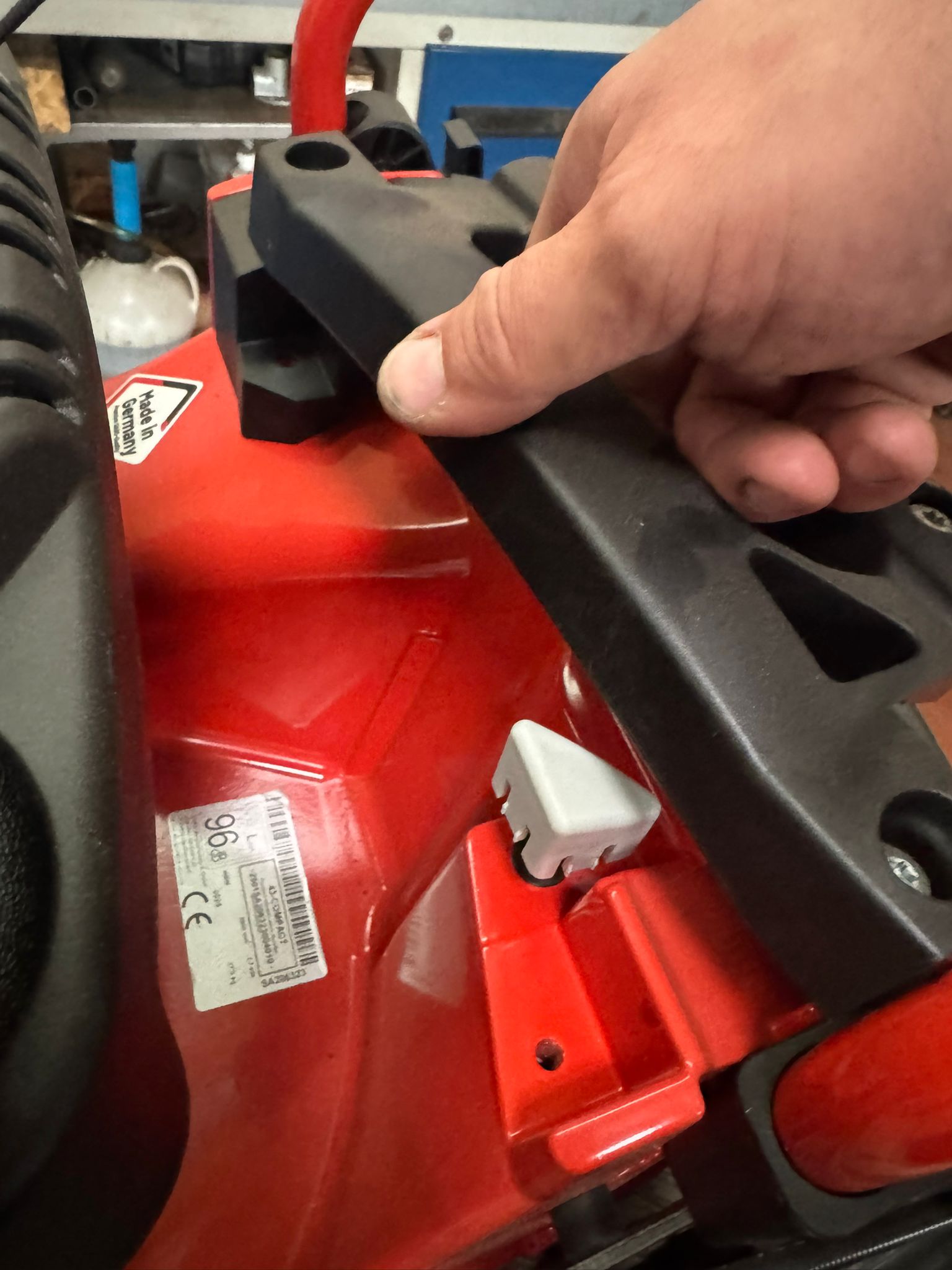

Neue Heckklappe einsetzen, Schenkelfedern wie beschrieben einlegen und Bolzen durchstecken.

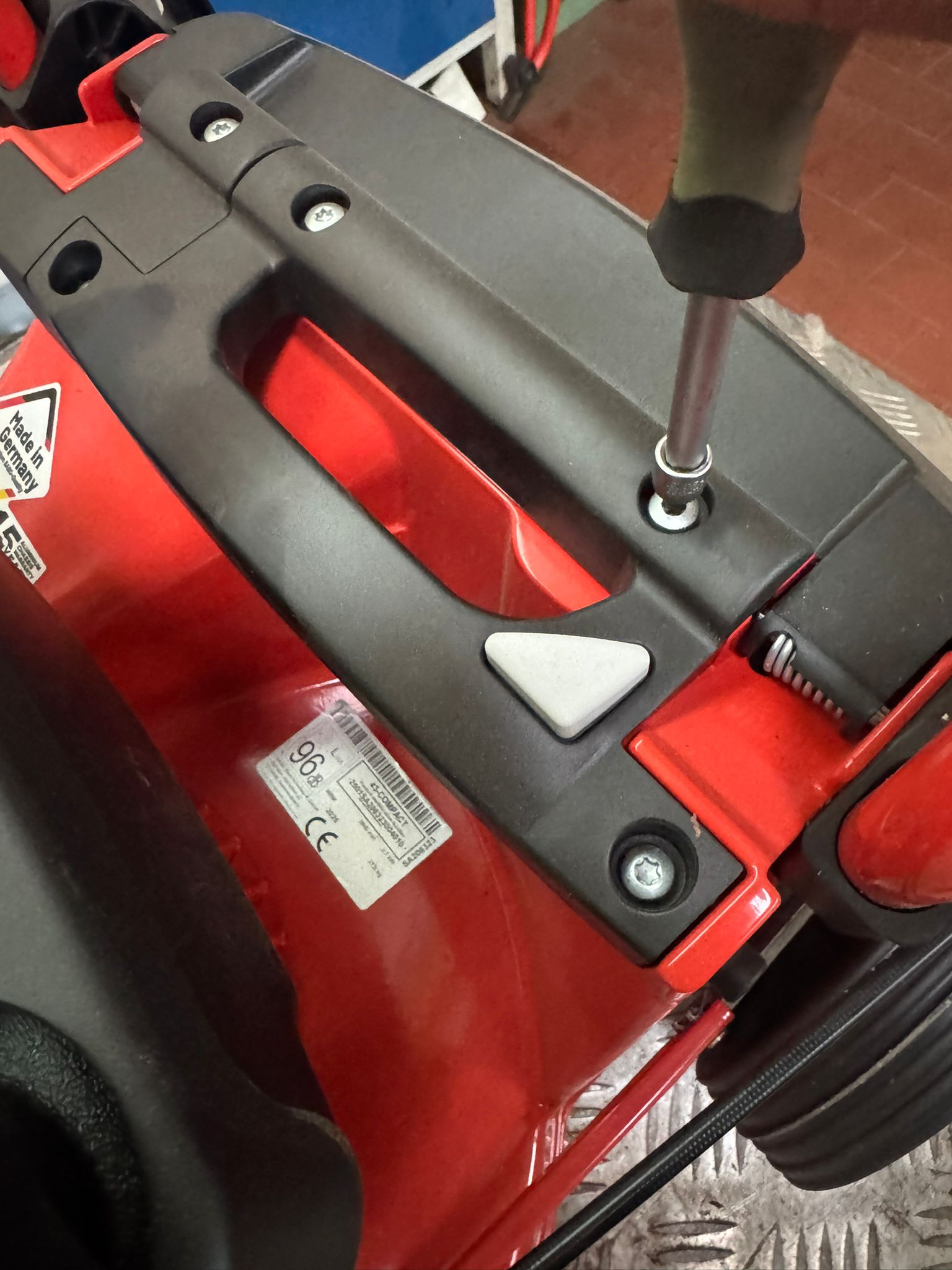

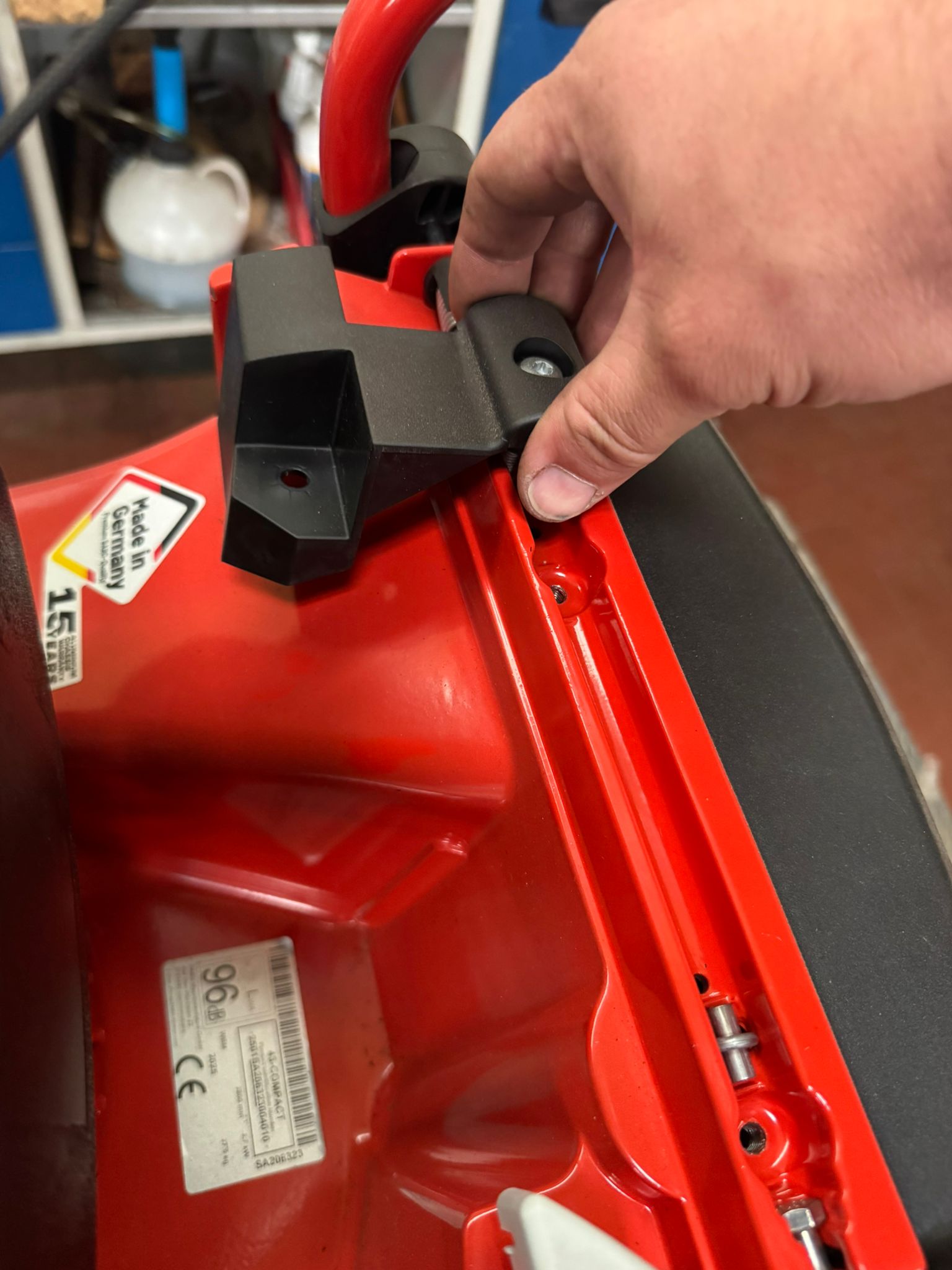

Schrauben gleichmäßig anziehen, Holm-Abdeckung wieder anbauen.
Klappe mehrmals öffnen und schließen. Sie muss gleichmäßig zurücklaufen, satt schließen und ohne Spiel sitzen. Fangkorb ansetzen und auf dichten Sitz prüfen.
Haftungsausschluss: Die in diesem Beitrag beschriebenen Arbeiten dienen ausschließlich der allgemeinen Information und Orientierung. Alle Angaben wurden sorgfältig zusammengestellt, erheben jedoch keinen Anspruch auf Vollständigkeit oder Richtigkeit für jeden Einzelfall. Arbeiten an Motoren und Geräten dürfen nur von Personen durchgeführt werden, die über die erforderlichen Kenntnisse und Fähigkeiten verfügen. Der Betreiber ist verantwortlich für die Einhaltung aller geltenden Sicherheitsvorschriften. AR Technik übernimmt keine Haftung für Schäden, die aus der Anwendung dieser Informationen entstehen.
